Wat is een lineaire actuator en hoe gebruik je hem?

Lineaire actuatoren zetten een draaiende beweging om in een rechte lijn. Ze zijn ideaal voor toepassingen zoals verstelbare bureaus, automatische ramen en tv-liften. Elektrische varianten zijn stil, energiezuinig en eenvoudig te installeren. Ze bestaan uit een motor, tandwielkast, spindel en eindschakelaars, en kunnen krachten tot 10.000 N aan. Hergebruikte actuatoren zijn een voordelige keuze voor doe-het-zelfprojecten en dragen bij aan afvalvermindering.

Belangrijkste punten:

• Toepassingen: Automatisering van meubels, zonnepanelen, opslagruimtes.
• Voordelen: Weinig onderhoud, nauwkeurige beweging, herbruikbaar.
• Installatie: Plug-and-play, met ingebouwde eindschakelaars.
• Types: Staafvormig (algemeen gebruik), haaks (compact), met feedback (precisie).

Met een juiste keuze en installatie kun je eenvoudig automatisering toevoegen aan je projecten.

Wat is een lineaire actuator en wanneer gebruik je deze?

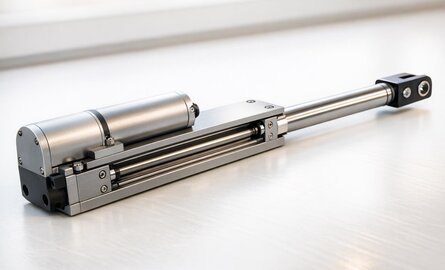

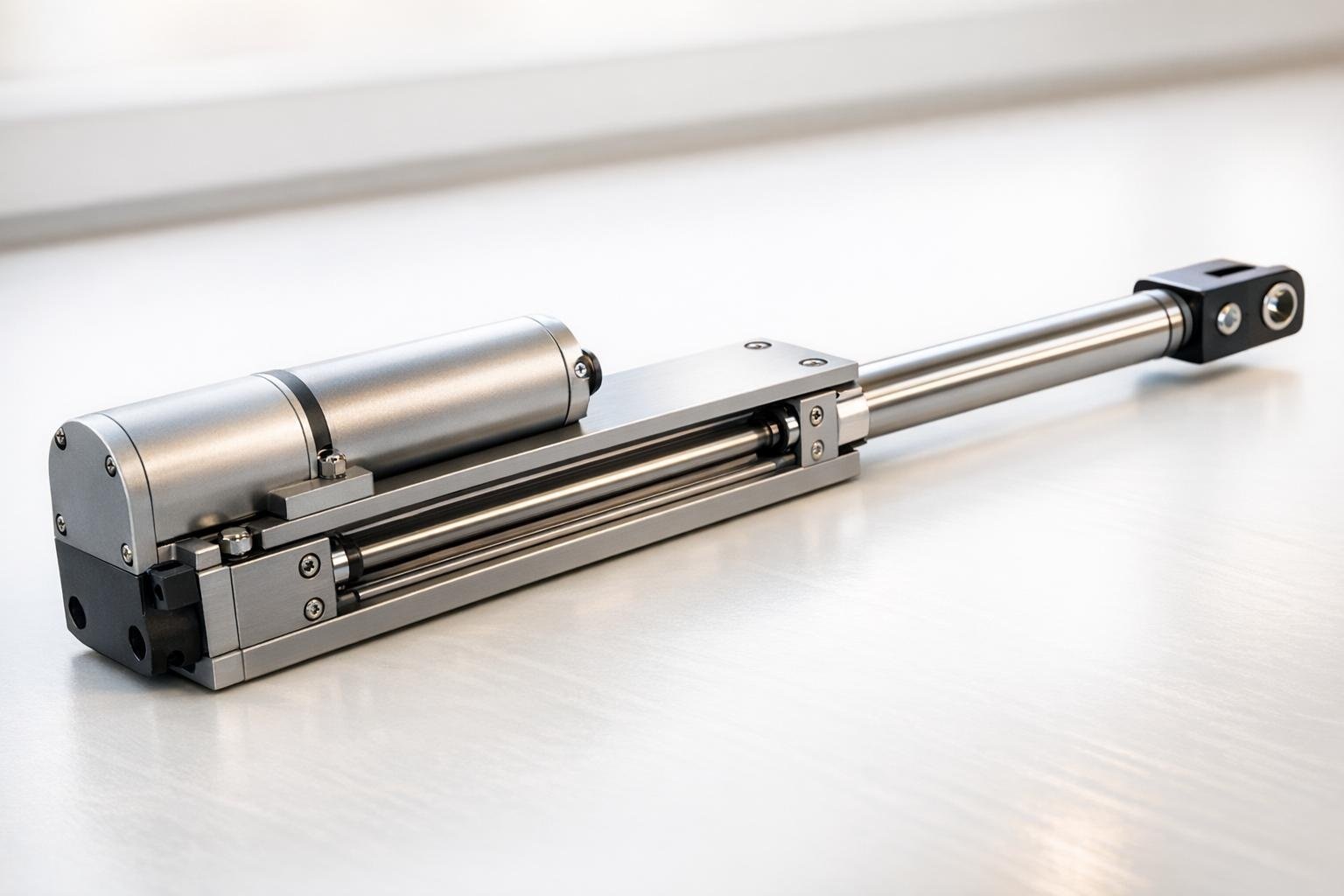

Wat is een lineaire actuator?

Een lineaire actuator is een mechanisch apparaat dat energie omzet in een rechte, lineaire beweging. In plaats van de draaiende beweging die je bij een gewone motor ziet, levert een lineaire actuator een nauwkeurige duw- of trekbeweging. Dit wordt bereikt door een elektromotor, waarvan de rotatie via een spindel wordt omgezet in een rechtlijnige beweging. Hieronder leggen we uit hoe dit mechanisme werkt en wat de belangrijkste onderdelen zijn.

Wat een lineaire actuator zo bijzonder maakt, is de precisie en controle waarmee het werkt. Het apparaat kan objecten exact positioneren, optillen, kantelen of verschuiven, zonder dat er handmatige inspanning nodig is. Elektrische lineaire actuatoren kunnen krachten tot wel 10.000 N genereren en hebben standaard slaglengtes die variëren van 50 mm tot 750 mm. Hierdoor zijn ze geschikt voor zowel lichte als zware toepassingen.

Belangrijkste onderdelen van een lineaire actuator

Om te begrijpen hoe een lineaire actuator werkt, is het handig om de belangrijkste onderdelen te kennen. Het begint allemaal met de elektromotor (meestal AC of DC, vaak 12V of 24V), die de initiële roterende kracht levert. Deze motor is verbonden met een tandwielkast, die de snelheid verlaagt en het koppel verhoogt. Dit betekent dat een kleinere motor toch in staat is om zware lasten te verplaatsen.

De spindel (ook bekend als leadscrew) is een belangrijk onderdeel. Dit is een as met een schroefdraad die fungeert als een hellend vlak. Wanneer de spindel draait, beweegt een moer die op de draad zit naar voren of achteren. Deze moer is gekoppeld aan de zuigerstang, het deel dat uit de behuizing komt en de daadwerkelijke duw- of trekbeweging uitvoert. Om schade te voorkomen, zijn er eindschakelaars ingebouwd die de motor automatisch stoppen wanneer de stang volledig is uitgeschoven of ingetrokken.

Hoe lineaire actuatoren beweging creëren

De beweging van een lineaire actuator ontstaat door het omkeren van de stroompolen, wat de draairichting van de spindel verandert. Hierdoor beweegt de actuator heen en weer. De snelheid en kracht van de beweging worden bepaald door de schroefspoed: een fijnere draad zorgt voor meer kracht, maar een langzamere beweging. Dit maakt het mogelijk om actuatoren te ontwerpen die geschikt zijn voor uiteenlopende toepassingen, van snelle aanpassingen tot het verplaatsen van zware lasten met grote precisie.

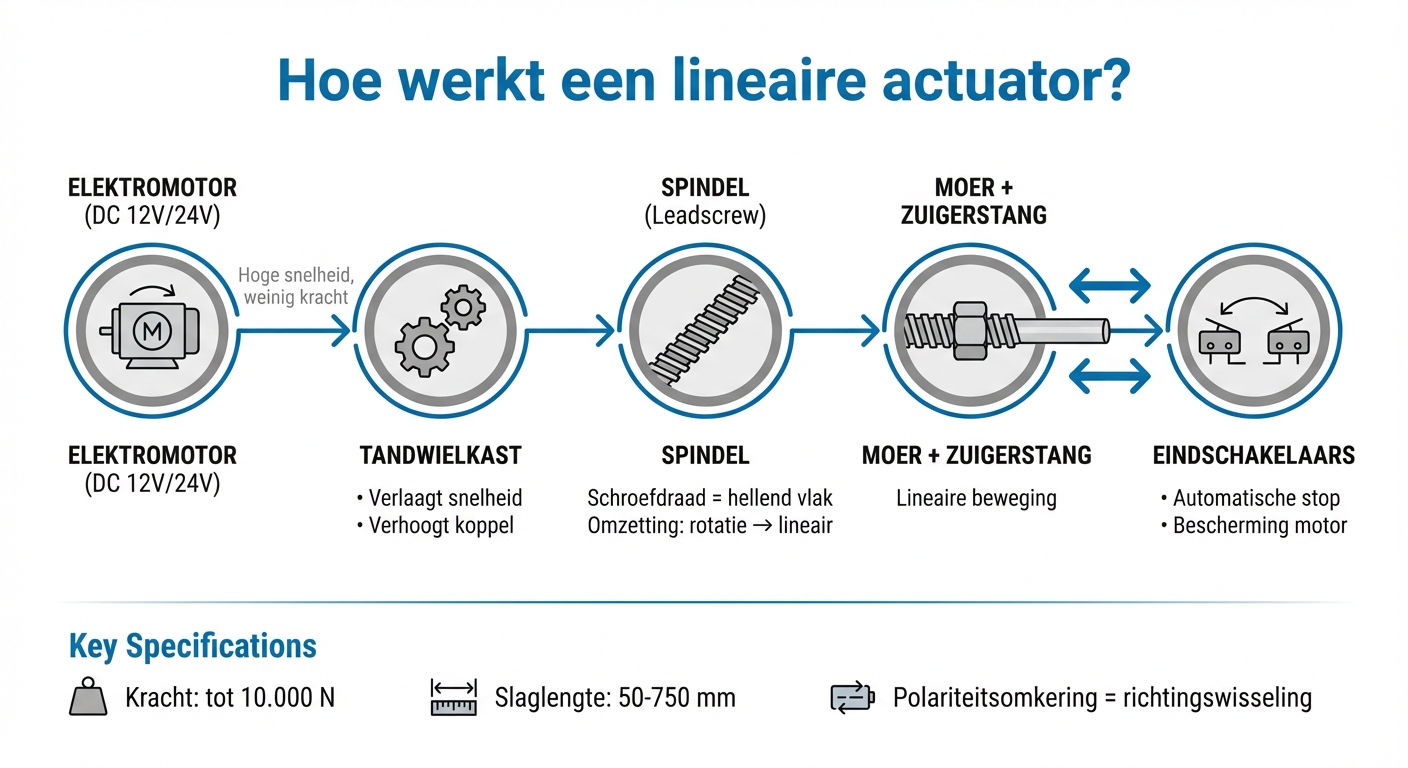

Hoe werkt een lineaire actuator?

Een lineaire actuator zet de draaiende beweging van een elektromotor om in een gecontroleerde, rechte lijnbeweging. De elektromotor draait met een hoge snelheid, maar produceert relatief weinig kracht. Hier komt de tandwielkast in beeld: deze verlaagt de snelheid en verhoogt het koppel. Dit is een bewuste keuze waarbij snelheid wordt ingeruild voor meer trekkracht. De spindel met schroefdraad werkt als een soort continu hellend vlak. Hierdoor kan een kleine rotatiekracht over een langere afstand worden omgezet in een grotere kracht over een kortere afstand. De moer, die stevig in de behuizing wordt gehouden, vertaalt deze draaiende beweging naar lineaire beweging en stuurt zo de zuigerstang aan. Laten we dieper ingaan op enkele belangrijke onderdelen, zoals polariteitsomkering, tandwielverhoudingen en eindschakelaars.

Polariteitsomkering en tandwielverhoudingen

De werking van een actuator wordt verder verfijnd door polariteitsomkering en de gebruikte tandwielverhoudingen. Bij DC-actuatoren kun je de bewegingsrichting eenvoudig aanpassen door de polariteit om te keren. Door de plus- en minpolen van de stroomtoevoer te wisselen, draait de motor in de tegenovergestelde richting. Dit zorgt ervoor dat de zuigerstang uitschuift of juist intrekt .

De tandwielverhouding speelt een sleutelrol in de prestaties van de actuator. Een hogere ratio betekent meer trekkracht, maar met een lagere snelheid. Omgekeerd levert een lagere ratio meer snelheid, maar minder kracht. Deze keuze is essentieel bij het bepalen van de juiste actuator voor een specifieke toepassing.

Eindschakelaars voor het regelen van de slaglengte

Om schade te voorkomen en de beweging te reguleren, maken actuatoren gebruik van eindschakelaars. Deze schakelaars zorgen ervoor dat de stroomtoevoer automatisch wordt onderbroken wanneer de moer het einde van het bewegingsbereik bereikt . Dit beschermt de motor tegen overbelasting en definieert de maximale slaglengte van de actuator. Sommige modellen bieden zelfs verstelbare eindschakelaars, waarmee je de slaglengte nauwkeurig kunt instellen tijdens de installatie. Voor de meeste doe-het-zelf-projecten zijn ingebouwde eindschakelaars echter vaak al voldoende .

Types of Linear Actuators

Lineaire actuatoren zijn verkrijgbaar in verschillende uitvoeringen, elk met specifieke kenmerken die geschikt zijn voor diverse toepassingen. Of je nu kiest voor een staafvormige actuator, een haakse actuator, of een actuator met feedback, de keuze hangt af van factoren zoals beschikbare ruimte, benodigde precisie en het type beweging dat je wilt realiseren. Hieronder bespreken we de belangrijkste eigenschappen van deze types.

Staafvormige actuatoren

De staafvormige actuator (rod-style) is waarschijnlijk de meest gebruikte variant. Hierbij schuift een ronde stang in en uit een behuizing. Dit type is speciaal ontworpen voor axiale duw- of trekbewegingen. Dankzij het eenvoudige ontwerp met weinig bewegende onderdelen hebben deze actuatoren een lange levensduur en vereisen ze minimaal onderhoud. Ze zijn ideaal voor uiteenlopende doe-het-zelf-projecten, zoals het bedienen van luiken, poorten of tv-liften.

Haakse actuatoren

Bij haakse actuatoren (L-shaped of right-angle) staat de motor onder een hoek van 90 graden ten opzichte van de aandrijfschroef. Vaak wordt hierbij gebruikgemaakt van wormwielen. Dit ontwerp is compact en bespaart ruimte in de lengterichting, waardoor het perfect is voor toepassingen in krappe ruimtes zoals meubels of kasten. Bovendien werken deze actuatoren vaak stiller en hebben ze een zelfvergrendelend effect. Dit betekent dat de actuator zijn positie behoudt zonder dat er continu stroom nodig is.

Actuatoren met feedback

Wanneer precisie en nauwkeurige positionering vereist zijn, bieden actuatoren met ingebouwde feedbacksystemen een uitstekende oplossing. Deze modellen zijn uitgerust met sensoren zoals potentiometers, Hall-effectsensoren of optische sensoren die de exacte positie van de stang continu monitoren. Dit maakt ze essentieel voor gesynchroniseerde bewegingen, zoals bij verstelbare bureaus met meerdere poten of bij het gelijktijdig openen van zware deksels. Zonder een feedbacksysteem kunnen kleine verschillen in snelheid tussen actuatoren leiden tot scheefstand en overbelasting.

sbb-itb-343ebd0

Toepassingen in doe-het-zelf en hergebruikprojecten

Lineaire actuatoren zijn een geweldige keuze voor duurzame doe-het-zelfprojecten, vooral als je kiest voor hergebruikte exemplaren. Deze actuatoren, na een grondige inspectie, werken net zo goed als nieuwe, maar zijn aanzienlijk voordeliger. Waar nieuwe lineaire actuatoren doorgaans tussen de €110,00 en €160,00 kosten, kun je met tweedehands opties flink besparen.

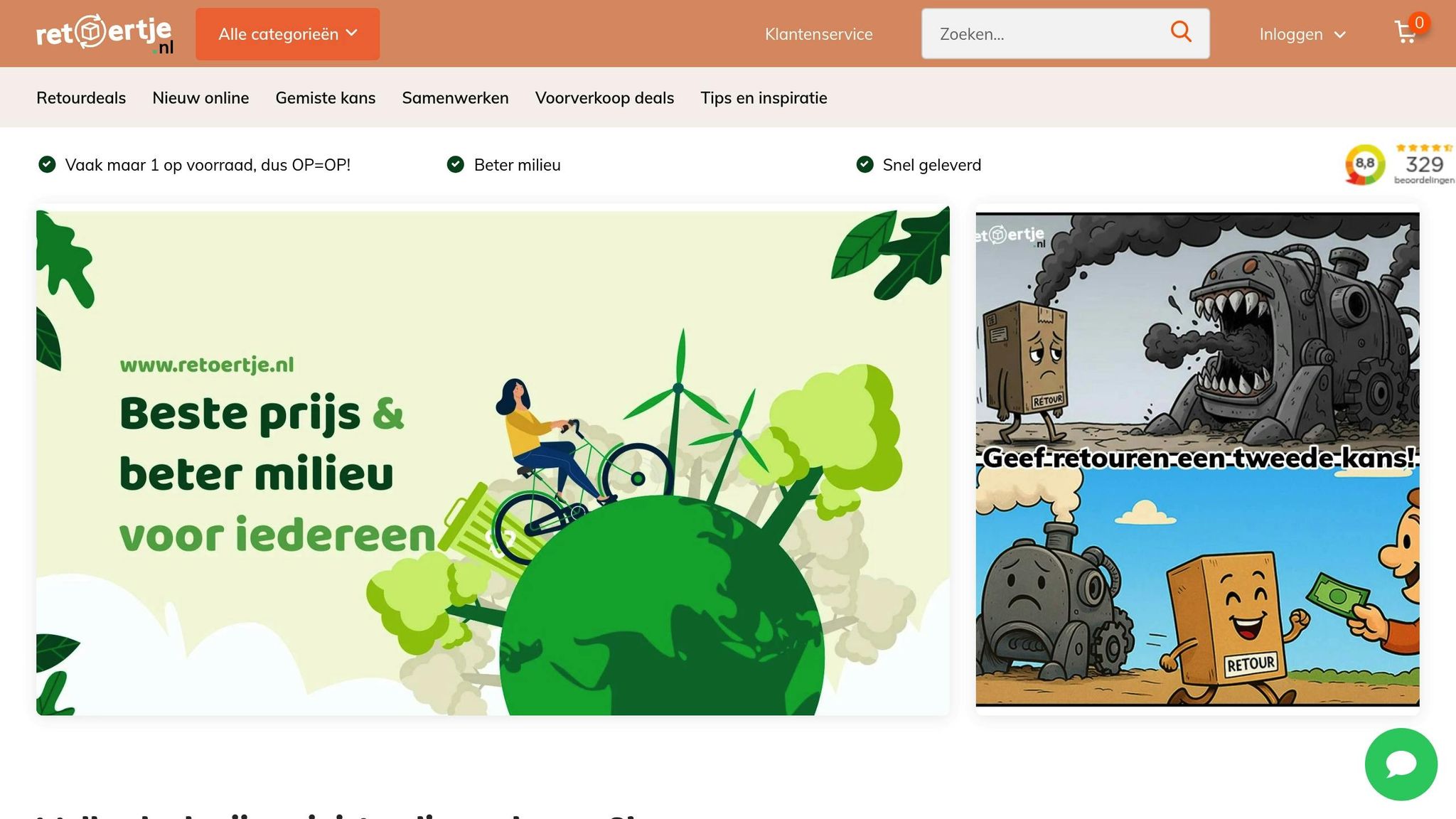

Hergebruikte actuatoren van Retoertje.nl gebruiken

De actuatoren van Retoertje.nl worden zorgvuldig gecontroleerd en zijn volledig operationeel. Ze zijn perfect voor projecten waar precisie en betrouwbaarheid essentieel zijn, zonder dat je de hoofdprijs betaalt. Denk bijvoorbeeld aan het automatiseren van meubels zoals verstelbare bureaus, het bouwen van tv-liften om je scherm netjes weg te werken, of het ontwerpen van geautomatiseerde opslagsystemen in kasten. Dankzij de eenvoudige plug-and-play installatie wordt huishoudelijke automatisering een stuk toegankelijker.

"Linear actuators have totally revolutionized the way things move around us. This invention of modern technology has allowed automated mechanization to replace manual work in performing routine, motional operations." - Progressive Automations

Deze uitspraak onderstreept hoe lineaire actuatoren dagelijkse taken efficiënter en eenvoudiger maken.

Voor buitenprojecten, zoals geautomatiseerde kasventilatie of zonnetracking-systemen, is het belangrijk om te letten op de IP-classificatie van de actuator. Een minimale classificatie van IP54 is nodig om bestand te zijn tegen stof en vocht. Elektrische actuatoren zijn hier ideaal voor, omdat ze schoon en onderhoudsarm zijn en geen risico op olielekkages hebben, zoals bij hydraulische systemen .

Praktische voorbeelden

De veelzijdigheid van lineaire actuatoren blijkt uit talloze inspirerende projecten. Zo bouwde Anthony Escalante een interactieve vluchtsimulator met behulp van PA-03 en PA-04 actuatoren, vier voedingen en een microcontroller, wat zorgde voor realistische kantel- en rotatiebewegingen.

Een ander interessant voorbeeld is het project van Cedric Townsend, die voor NFL-speler Charles Johnson een gemotoriseerde schoenenopbergbox ontwierp. Met lineaire actuatoren werd het deksel automatisch geopend en schoof een onderste lade naar buiten voor een indrukwekkende presentatie van schoenen.

Voor tuinliefhebbers biedt de technologie ook mogelijkheden. Een gepensioneerde ingenieur gebruikte bijvoorbeeld actuatoren met DC-motoren en draadstangen om ventilatieramen in zijn kas te automatiseren. Het systeem was uitgerust met eindschakelaars en kon meerdere ramen in serie bedienen via een daisy-chain configuratie. Deze projecten laten zien hoe hergebruikte actuatoren niet alleen bijdragen aan energiebesparing en automatisering, maar ook afval verminderen en hoogwaardige componenten een tweede leven geven.

Hoe installeer en bedien je een lineaire actuator?

De juiste actuator kiezen voor jouw project

Bij het kiezen van een actuator is het belangrijk om eerst je mechanische eisen te bepalen: slaglengte, kracht (N) en snelheid. Vaak zijn deze specificaties al aangegeven bij hergebruikte actuatoren, wat het vergelijken eenvoudiger maakt. Kies daarnaast een actuator die aansluit bij jouw projectdoelen, zeker als duurzaamheid een rol speelt.

Houd rekening met de bedrijfscyclus. De meeste elektromechanische actuatoren kunnen niet continu draaien zonder risico op oververhitting. Verder spelen omgevingsfactoren een rol: voor buitengebruik is een IP-classificatie van minimaal IP54 nodig om stof en vocht buiten te houden.

Controleer ook de knikbelasting (Fb). Deze moet hoger zijn dan de maximale belasting tijdens gebruik om schade of structureel falen te voorkomen. Meet bovendien de totale lengte van de actuator – dit is de slaglengte plus de ingetrokken behuizingslengte – om er zeker van te zijn dat de actuator in de beschikbare ruimte past.

Als je de juiste actuator hebt gekozen, kun je verder met de installatie en bekabeling.

Installatie en bedrading

Bevestig de actuator met stevige montagebeugels, zoals een staafkop of een achterste clevis, op solide montagepunten. Voor DC-actuatoren geldt dat het omkeren van de polariteit zorgt voor het uitschuiven en inschuiven van de actuator. De meeste moderne actuatoren zijn voorzien van ingebouwde eindschakelaars die automatisch de stroom onderbreken wanneer de maximale slaglengte is bereikt.

Test de actuator eerst zonder belasting. Dit helpt om te controleren of de polariteit correct is en of de eindschakelaars goed functioneren. Zorg er ook voor dat de actuator recht naar de belasting gericht is of parallel eraan werkt. Een verkeerde uitlijning kan leiden tot extra spanning en zelfs tot ‘stuiteren’ van de stang.

Geavanceerde bedieningsmogelijkheden

Wil je meer controle over de werking van de actuator? Dan kun je geavanceerde opties toevoegen.

Een H-brug-schakeling is een goede keuze voor elektronische polariteitsomkering met transistors. Dit maakt een stillere werking mogelijk en biedt extra functies zoals een zachte start en stop, wat de mechanische belasting verlaagt. Bij Bluetooth-actuatoren sluit je de signaalkabel aan, die tegelijkertijd als antenne fungeert. Let er ten slotte op dat de motortemperatuur tussen de 60°C en 70°C blijft. Dit voorkomt dat het smeermiddel achteruitgaat.

Conclusie

Lineaire actuatoren zijn veelzijdige en betrouwbare apparaten, opgebouwd uit een motor, tandwielen en een schroefas die rotatie omzet in lineaire beweging. Dankzij ingebouwde eindschakelaars stoppen ze automatisch wanneer de maximale slaglengte is bereikt, wat hun gebruik eenvoudig en veilig maakt.

Deze technologie biedt niet alleen praktische voordelen, maar sluit ook perfect aan bij de behoeften van de moderne doe-het-zelver en duurzame projecten. Het hergebruiken van actuatoren biedt aanzienlijke voordelen: elektrische actuatoren zijn milieuvriendelijk omdat ze geen hydraulische vloeistoffen gebruiken, waardoor het risico op giftige lekken volledig wordt geëlimineerd. Bovendien zijn ze energiezuinig, een belangrijke eigenschap voor groene projecten. Veel actuatoren van hoge kwaliteit zijn "levenslang gesmeerd" en ontworpen voor een lange levensduur met minimaal onderhoud, wat ze ideaal maakt voor hergebruik.

Door te kiezen voor hergebruikte actuatoren kun je profiteren van geavanceerde technologie tegen een fractie van de kosten van nieuwe apparaten.

"Elektrische actuatorsystemen zijn stil, schoon, niet-giftig en energiezuinig. Ze voldoen aan de steeds toenemende eisen en wetgeving met betrekking tot milieuvriendelijke geluidsapparatuur." - Firgelli Automations Team

Het gebruik van hergebruikte actuatoren verlengt de levensduur van hoogwaardige mechanische componenten en draagt actief bij aan de circulaire economie. Je bespaart niet alleen geld, maar verkleint ook de ecologische impact van je project. Met de juiste specificaties en installatie kunnen deze apparaten worden ingezet voor een breed scala aan toepassingen, van geautomatiseerde meubels tot zonne-energieoplossingen.

FAQs

Waar worden lineaire actuatoren voor gebruikt?

Lineaire actuatoren vinden hun weg naar allerlei toepassingen, van huisautomatisering tot industriële machines. Denk aan verstelbare meubels zoals bureaus en bedden, slimme ramen, tv-liften, rolstoelliften en hef-/kantelsystemen. Maar hun gebruik gaat verder: ze worden zelfs toegepast in speelgoed en complexe technologieën, zoals ruimtevaartprojecten.

Wat ook interessant is, is dat lineaire actuatoren perfect passen bij duurzame initiatieven. Door oude of ongebruikte actuatoren te hergebruiken in doe-het-zelf- of bouwprojecten, kun je niet alleen geld besparen, maar ook bijdragen aan een circulaire economie. Zo bewijzen ze zich als een praktische én milieuvriendelijke keuze.

Hoe kies je de juiste lineaire actuator voor jouw project?

Het selecteren van de juiste lineaire actuator begint met het helder vaststellen van de eisen van je project. Denk hierbij aan factoren zoals de benodigde kracht (uitgedrukt in Newton of kilogram), de slaglengte (bijvoorbeeld 50 mm of 150 mm), en de gewenste snelheid (zoals 20 mm/s of 40 mm/s). Het is essentieel dat de actuator krachtig genoeg is om de maximale belasting te dragen en de volledige beweging te realiseren die je nodig hebt.

Daarnaast moet je rekening houden met de voedingsspanning (bijvoorbeeld 12 V of 24 V DC) en eventuele besturingsopties, zoals positie-feedback voor nauwkeurige controle. Vergeet niet de omgevingsomstandigheden te controleren. Denk aan de IP-classificatie voor water- en stofbestendigheid, en zorg dat de actuator geschikt is voor de temperatuur en montagevereisten van jouw toepassing.

Door deze punten zorgvuldig te analyseren, kun je een actuator kiezen die perfect aansluit bij je project en een betrouwbare, efficiënte oplossing biedt.

Waarom zijn gebruikte lineaire actuatoren een duurzame keuze?

Lineaire actuatoren die al eerder zijn gebruikt, vormen een milieuvriendelijke keuze omdat ze helpen om afval te verminderen en de behoefte aan nieuwe productie te beperken. Door deze actuatoren een tweede leven te geven, wordt er minder energie verbruikt en worden grondstoffen gespaard. Dit draagt direct bij aan een kleinere ecologische voetafdruk.

Bovendien zijn lineaire actuatoren een efficiënte en schone oplossing voor beweging, zonder dat er hydraulische of pneumatische systemen nodig zijn. Dit maakt ze niet alleen handig, maar ook geschikt voor hergebruik in bouw- en doe-het-zelfprojecten. Ze sluiten daarmee naadloos aan bij de principes van een circulaire economie.
