Lineaire actuator kiezen: kracht, slaglengte en spanning berekenen
Een verkeerde actuator kiezen kost al snel tijd, geld en extra montagewerk. Ik let daarom eerst op drie punten: kracht in N, slaglengte in mm en spanning in 12 V of 24 V.
Zo pak ik het kort aan:
- Kracht berekenen: bij recht omhoog geldt vaak massa × 9,81.
Een last van 15 kg vraagt dus minimaal 147,2 N. - Veiligheidsmarge meenemen: vaak kom ik uit op 1,5 tot 2,0 keer de basiswaarde.
- Slaglengte meten: ik meet de afstand tussen begin- en eindstand, niet op gevoel.
- Bij scharnieren telt de hoek mee: daar kijk ik naar hefboomarm, montagepunt en gesloten stand.
- Spanning kiezen:12 V past vaak bij korte kabels, 24 V is vaak handiger bij langere kabels door lagere stroom bij gelijk vermogen.
- Laatste controle: ik kijk ook naar snelheid, duty cycle, IP-waarde, eindschakelaars en de staat van beugels en scharnieren.
Kort gezegd: als ik deze punten vooraf nareken, voorkom ik dat een actuator te zwak is, niet ver genoeg uitschuift of niet goed op de voeding past.

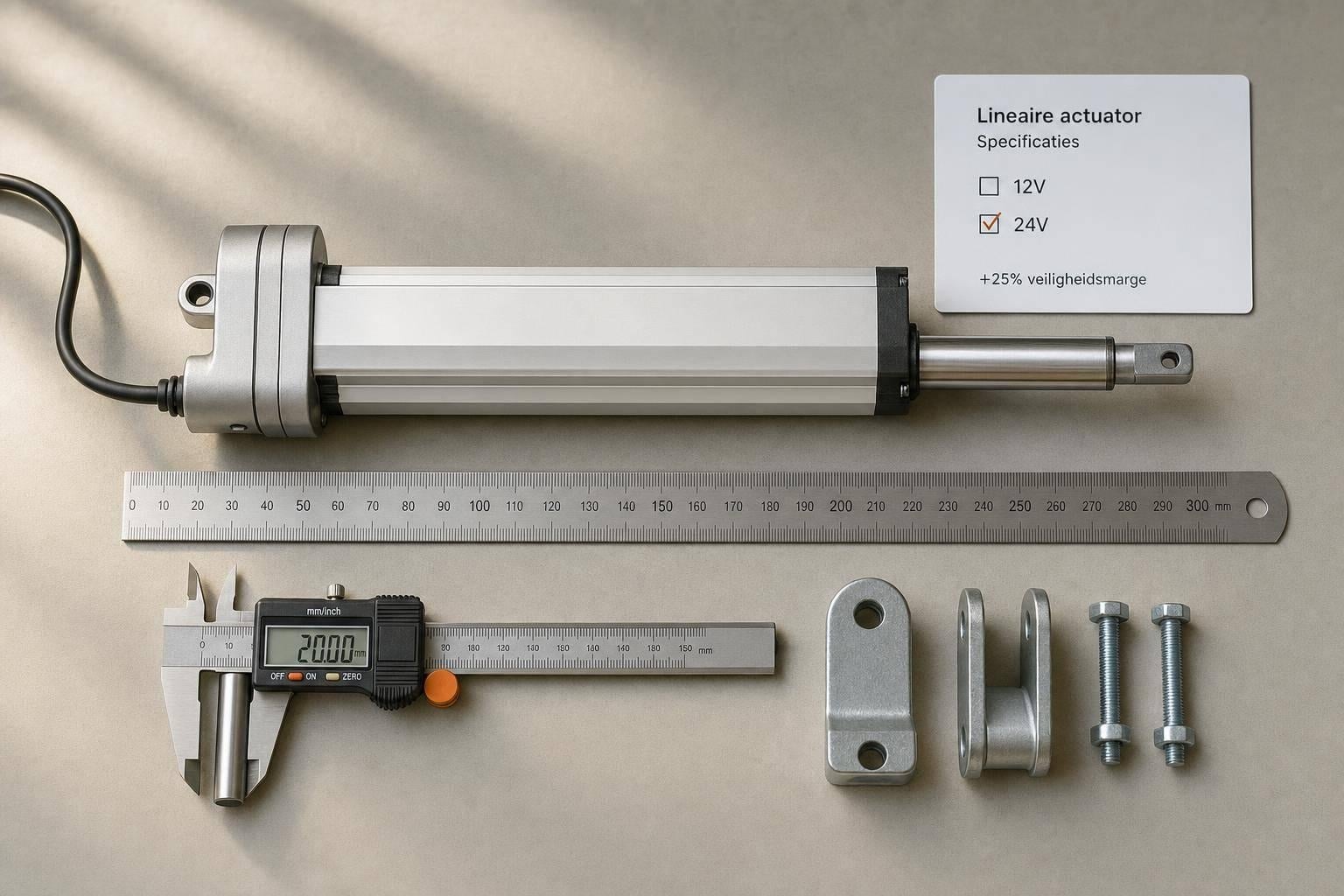

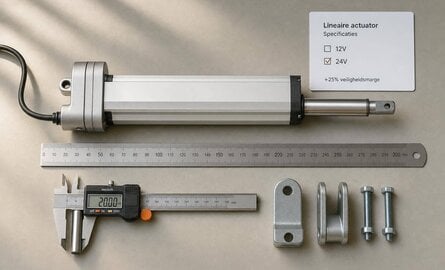

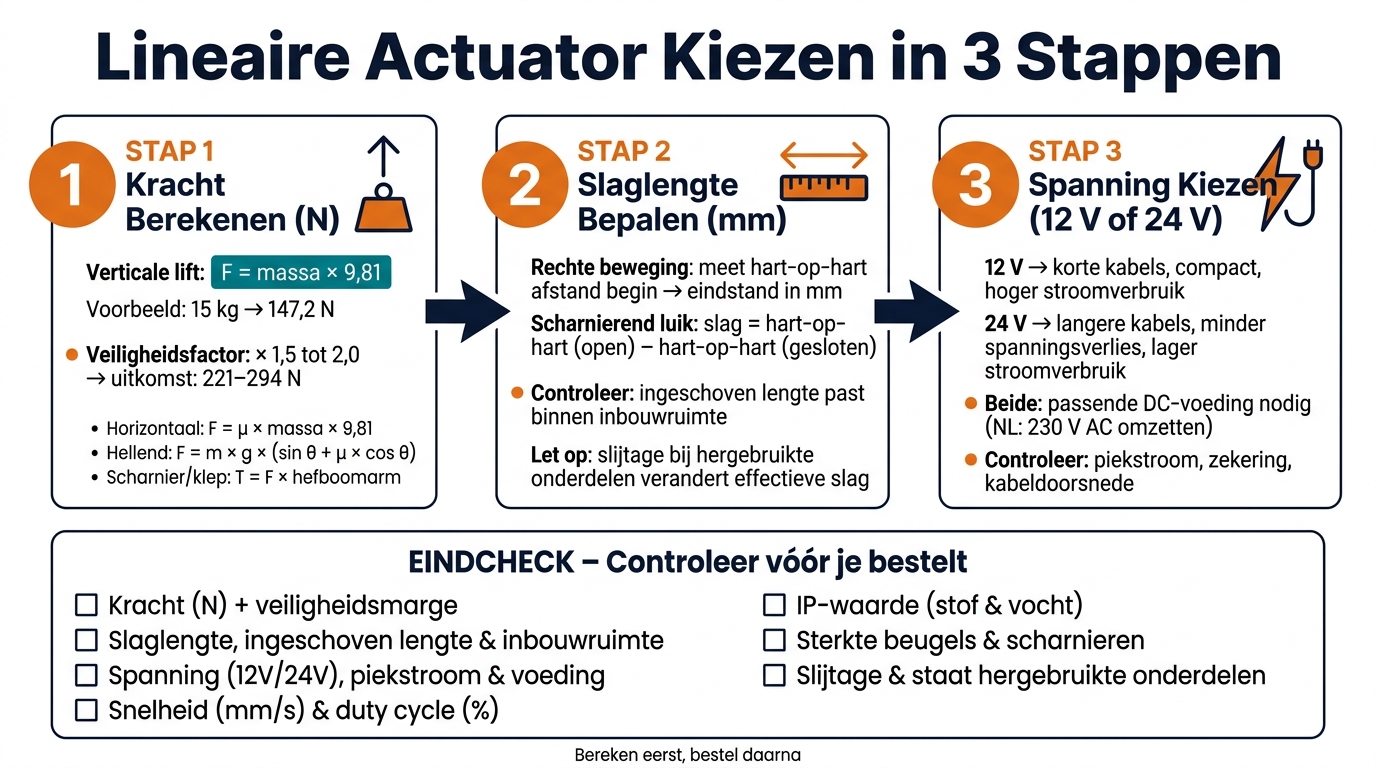

Lineaire Actuator Kiezen: Kracht, Slaglengte & Spanning in 3 Stappen
How To Select The Right Actuator Force
sbb-itb-343ebd0
Quick Comparison
| Onderdeel | Waar ik naar kijk | Simpele vuistregel |
|---|---|---|
| Kracht | Massa, richting, wrijving, scharnierpunt | Begin met kg × 9,81 en tel marge erbij op |
| Slaglengte | Beginstand en eindstand | Meet hart-op-hart of rechte verplaatsing in mm |
| Spanning | Kabellengte, stroom, voeding | 12 V voor kort, 24 V vaak beter bij langere kabels |
| Montage | Inbouwruimte, beugels, scharnieren | Controleer altijd de gesloten en open stand |
| Overige specs | Snelheid, duty cycle, IP | Kijk of de actuator past bij gebruik en plek |
Ik vat de kern hieronder kort samen, zodat je snel ziet waar je op moet letten vóór je bestelt.
2. Hoeveel kracht heeft een lineaire actuator nodig?
Voor een klep, luik of verstelbaar werkblad hangt de benodigde kracht vooral af van drie dingen: massa, bewegingsrichting en wrijving. Dat klinkt technisch, maar de kern is simpel. Een last recht omhoog duwen vraagt nu eenmaal iets anders dan een paneel over een rail schuiven.
Verticale lift, schuivende last en veiligheidsfactor
Bij een verticale lift is de basisformule rechttoe rechtaan:
F = massa (kg) × 9,81
Een luik van 15 kg heeft dus minimaal 147,2 N kracht nodig. Maar ga daar niet blind op zitten. In de praktijk krijg je bijna altijd te maken met extra weerstand, slijtage of kleine afwijkingen in de montage. Daarom gebruik je een veiligheidsfactor van 1,5 tot 2,0. Voor datzelfde luik kom je dan uit op ongeveer 221 tot 294 N.
Bij horizontaal of schuin bewegende lasten speelt wrijving mee:
F = μ × massa × 9,81 (horizontaal) of F = m × g × (sin θ + μ × cos θ) (hellend)
Dat is vooral van belang bij oude geleiders, scharnieren of ruwe oppervlakken. Die kunnen de benodigde kracht flink opvoeren. Kijk daarom goed naar hergebruikte rails, scharnieren en frames. Let op slijtage, speling en vervorming. Juist daar zit vaak de extra weerstand die op papier niet meteen zichtbaar is.
Scharnierend luik of klep: kracht berekenen via hefboom en hoek
Bij een scharnierend luik of een klep draait de last om een vast punt. De actuator moet dan niet alleen “duwen”, maar vooral genoeg koppel leveren om die draaiing op gang te brengen.
De basis hiervoor is:
T = F × hefboomarm
Reken dit altijd door in de gesloten stand. Daar is het benodigde koppel meestal het grootst. Met andere woorden: als de actuator het daar redt, zit je in de rest van de beweging meestal goed.
Vergelijkingstabel: krachtberekening per bewegingstype
| Bewegingsscenario | Benodigde gegevens | Basisformule | Veiligheidsfactor | Risico |
|---|---|---|---|---|
| Verticale lift | Massa (kg) | F = massa × 9,81 | 1,5 – 2,0 | Slaat vast of valt terug |
| Horizontaal schuivend | Massa, wrijvingscoëfficiënt (μ) | F = μ × massa × 9,81 | 2,0 | Blokkering door vuil of roest |
| Hellende beweging | Massa, hoek (θ), wrijving | F = m × g × (sin θ + μ × cos θ) | 1,5 – 2,0 | Terugrol of onvoldoende houdkracht |
| Scharnierend luik of klep | Massa, hefboomarm, hoek | Koppelbenadering: T = F × hefboomarm | 2,0 | Scharnierfalen of hoge beginlast |
Als de benodigde kracht eenmaal vaststaat, kun je daarna de slaglengte berekenen.
3. Slaglengte en montagepositie bepalen
Als de kracht bekend is, komt de volgende stap: bepalen hoe ver de actuator moet uitschuiven. Die afstand heet de slaglengte. Werk je met hergebruikte onderdelen? Dan is extra opletten slim. Slijtage en vervorming kunnen de effectieve slag veranderen. Ga dus uit van de werkelijke maten, niet alleen van de tekening.
Bewegingsafstand meten in millimeters
Bij een rechte beweging bepaal je de slaglengte door de hart-op-hart afstand tussen begin- en eindstand in millimeters te meten. Controleer ook de ingeschoven lengte van de actuator. Die moet gewoon passen binnen de beschikbare inbouwruimte van de constructie.
Scharnierend luik of klep: slag ≠ openingsbreedte
Bij een scharnierend luik of een klep werkt het net even anders. De actuator beweegt namelijk tussen twee montagepunten. Daardoor is de benodigde slag kleiner dan de openingsbreedte.
Meet de hart-op-hart afstand tussen de montagepunten in gesloten stand en in volledig geopende stand. Het verschil tussen die twee hart-op-hart afstanden is de benodigde slag.
Inbouwtabel: slaglengte en montagecontroles
| Toepassing | Wat je meet | Waar je op let |
|---|---|---|
| Scharnierend luik of klep | Hart-op-hart afstand tussen montagepunten in gesloten en geopende stand | Vrije ruimte rond scharnier en actuator; controleer gesloten stand en volledig geopende stand. |
| Verstelbaar werkblad | Hart-op-hart afstand tussen begin- en eindstand in millimeters | De actuator moet binnen de beschikbare inbouwruimte passen. |
Daarna bepaal je de spanning: 12 V of 24 V, op basis van stroomverbruik en kabellengte.
4. Spanning kiezen: 12 V of 24 V en de overige specificaties controleren
12 V versus 24 V: stroomverbruik, kabellengte en voeding
Na kracht en slaglengte komt de spanning. 12 V past meestal goed bij korte kabels en compacte opstellingen. 24 V is vaak slimmer bij langere kabels, of als je spanningsverlies klein wilt houden.
Dat verschil merk je vooral in het stroomverbruik. Bij gelijk vermogen trekt een 12 V-actuator meer stroom dan een 24 V-model. En meer stroom betekent vaak meer kans op spanningsverlies over de kabel. Daarom is 24 V bij langere afstanden vaak net wat handiger.
Werk je met netspanning in Nederland, dus 230 V AC? Dan heb je een passende 12 V DC- of 24 V DC-voeding nodig. Kijk daarbij niet alleen naar de actuator zelf, maar ook naar het totaalplaatje:
- de voeding moet passen bij de piekstroom en volle belasting
- de zekering moet daarop zijn afgestemd
- de kabeldoorsnede moet groot genoeg zijn
Daarna kijk je naar de rest: snelheid, warmteontwikkeling en bescherming tegen stof en vocht.
Snelheid, duty cycle, IP-waarde en bevestigingssterkte controleren
Voor je iets bestelt, loont het om de laatste specs rustig naast elkaar te leggen. Let in elk geval op de snelheid onder belasting, de inschakelduur, de IP-waarde, eindschakelaars, de toegestane bedrijfstemperatuur en de sterkte van beugels en scharnieren.
Dat klinkt misschien als detailwerk, maar daar gaat het in de praktijk vaak mis. Een actuator kan op papier prima lijken, maar alsnog tegenvallen als hij te warm wordt, te kort achter elkaar mag draaien of als de montagepunten de belasting niet netjes aankunnen.
Gebruik je hergebruikte onderdelen? Dan is extra controle geen luxe. Kijk goed naar slijtage, schade en vervorming van beugels, scharnieren en montagepunten. Een klein scheurtje of een krom bevestigingsdeel kan later voor gedoe zorgen.
Met deze waarden kun je de laatste specificaties goed naast elkaar zetten.
Vergelijkingstabel: 12 V versus 24 V actuatoren
| Kenmerk | 12 V-actuator | 24 V-actuator |
|---|---|---|
| Typisch gebruik | Compacte opstellingen met korte bekabeling | Opstellingen met langere bekabeling of waar spanningsverlies beperkt moet blijven |
| Stroomverbruik bij gelijk vermogen | Hoger | Lager |
| Gevoeligheid voor spanningsverlies | Groter | Kleiner |
| Netvoeding (NL, 230 V AC) | Passende 12 V DC-voeding nodig | Passende 24 V DC-voeding nodig |
| Geschikt bij langere kabels | Minder gunstig | Vaak praktischer |
| Installatienoot | Let op voeding, zekering en kabeldoorsnede. | Let op voeding, zekering en kabeldoorsnede. |
5. Checklist en conclusie
Checklist voordat je onderdelen bestelt
Zijn kracht, slaglengte en spanning al berekend? Doe dan nog één laatste check vóór je bestelt. Na de berekeningen uit de vorige stappen helpt deze checklist om te zien of je keuze ook in de praktijk klopt.
| Categorie | Wat je controleert |
|---|---|
| Kracht | Berekende kracht in N + veiligheidsmarge |
| Geometrie | Slaglengte, ingeschoven lengte en inbouwruimte |
| Spanning en stroom | 12 V of 24 V, piekstroom en voeding |
| Prestaties | Snelheid in mm/s en inschakelduur (duty cycle in %) |
| Omgeving | Juiste IP-waarde voor vocht en stof |
| Bevestiging | Sterkte van beugels en toestand van scharnieren |
| Hergebruikt materiaal | Slijtage, vervorming en beschadiging |
Gebruik je onderdelen of hardware via Retoertje.nl? Kijk dan ook goed of het hergebruikte of overstockmateriaal past bij de berekende belasting en de ruimte die je hebt. Een onderdeel kan op papier goed lijken, maar alsnog niet passen of al te veel slijtage hebben. Controleer dus altijd of belasting, ruimte en staat van het onderdeel overeenkomen met jouw berekening.
Als alles klopt, kun je gericht bestellen.
Kernpunten voor een betrouwbare keuze
Werk met formules, niet met aannames. Zeker bij scharnierconstructies maakt dat een groot verschil. De hoek van de actuator ten opzichte van het scharnierpunt en extra wrijving hebben direct invloed op de uitkomst.
Reken ook steeds in metrische eenheden: newton, millimeter en ampère. Stem de voeding af op de piekstroom en de stroomvraag van de actuator. Dat voorkomt gedoe achteraf.
Bij hergebruik is die extra controle nog belangrijker. Zo voorkom je schade, speling en extra kosten. Bereken, controleer en bestel pas daarna.
FAQs
Hoe bereken ik de juiste kracht voor mijn actuator?
Bereken eerst de totale last die de lineaire actuator moet verplaatsen. Kijk naar het gewicht in kilogram van het object, zoals een klep of luik, en neem ook de hefboomwerking mee als de last niet recht in lijn staat met de actuator.
Gebruik daarna F = m × g. Daarbij is m de massa in kilogram en g ongeveer 9,81 m/s². Zo reken je de kracht uit in Newton (N).
Voeg daar altijd minimaal 20% veiligheidsmarge aan toe. Dat geeft je wat extra speling als de belasting in de praktijk net iets hoger uitvalt dan op papier.
Welke slaglengte heb ik nodig?
Bepaal de benodigde slaglengte door precies te meten hoeveel afstand het object - zoals een luik of klep - aflegt van volledig gesloten naar volledig geopend. Die bewegingsafstand bepaalt de slag van de actuator.
Kijk daarnaast goed naar de beschikbare inbouwruimte in beide standen. De actuator moet namelijk zowel volledig ingetrokken als volledig uitgeschoven vrij kunnen bewegen, zonder ergens tegenaan te lopen.
Wanneer kies ik 12 V en wanneer 24 V?
Kies 12 V als je een compacter systeem wilt of als de actuator dicht bij de voeding staat. Dat is vaak genoeg voor kleinere krachten en kortere afstanden.
Kies 24 V als je meer kracht of vermogen nodig hebt, of als je met langere kabels werkt en minder spanningsverlies wilt. Let vooral op de spanning en stroom die nodig zijn voor de gewenste kracht, én op de totale kabellengte.
